「建築図面、種類が多すぎ問題｜平面図・立面図・断面図・詳細図・各種表の役割をざっくり解説

図面には似た記号や略語が並び、種類も多いため、建築図面を初めて手にしたとき、どこから手を付ければよいか戸惑う方が多くいます。

また、図面ごとに役割や読み方が異なり、ひとつでも見落とすと全体像を正確につかめません。

この記事では建築図面の種類や役割、基本的な読み方、各図面や表のつながり方を整理します。

図面を手にしたとき、どこから確認し、何に注意すべきかがイメージできるようなりましょう。

建築図面の種類一覧と役割の全体像

建築図面には平面図、立面図、断面図、詳細図、建具表、仕上表など多様な種類があります。

それぞれが異なる情報を持ち、単独で読むと重要な点を見落としやすいです。

図面一式をそろえて確認することが、現場での正確な判断につながります。

図面一式の全体像と単品で読んだときの見落とし

建築図面は一式を並べて初めて全体像が見えてきます。

平面図だけでは高さや仕上げが分からず、立面図だけでは部屋の配置が把握できません。

例えば、平面図で窓の位置を確認しても、立面図で高さを見なければ外観のイメージがつかめないことも。

現場では、図面一式を並べて同じ場所を複数の図面で照合する作業が基本となります。

なので、単体で読むと寸法や仕様の食い違いに気づきにくくなり、施工ミスの原因になります。

まず全種類の図面を手元にそろえ、同じ場所を複数の図面で確認することから始めてください。

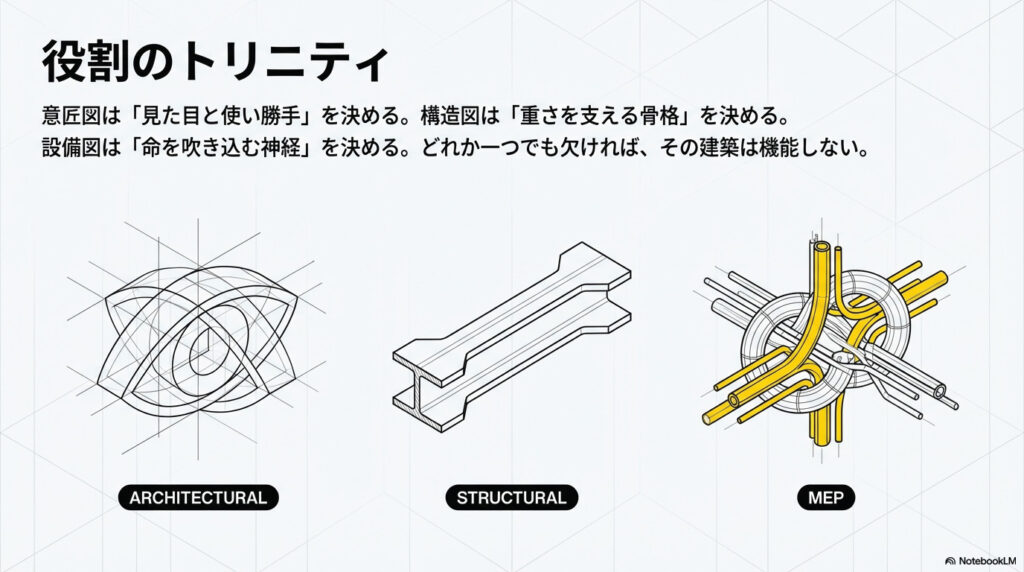

意匠図 構造図 設備図の役割の違い

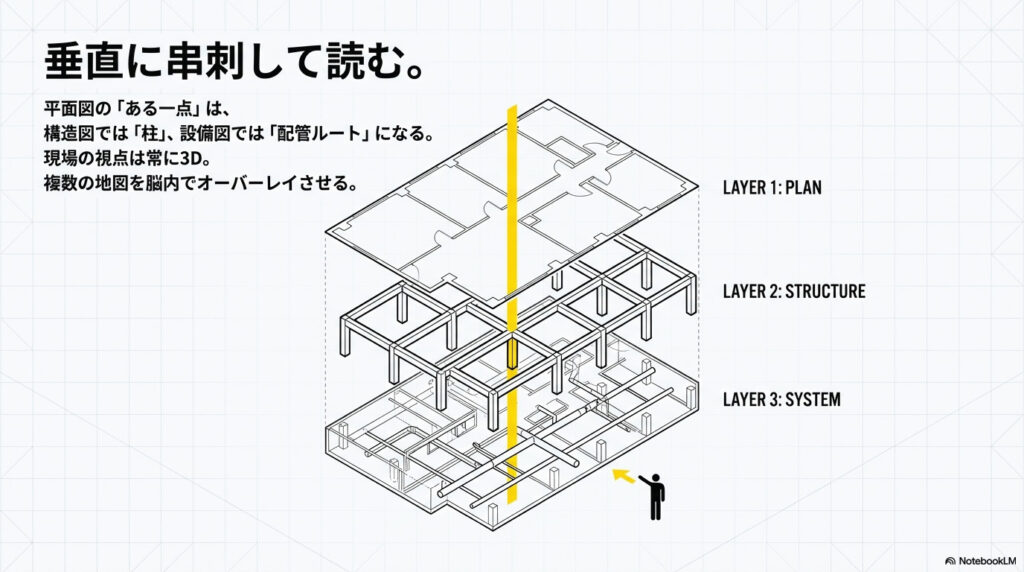

意匠図は建物の見た目や使い勝手、構造図は建物を支える骨組み、設備図は配管や電気などの設備を示します。

基本的な図面でもある意匠図ですが、ここで壁の位置を決めても、構造図で柱や梁の位置を確認しなければ、実際に建てられるか判断できません。

そして、設備図には配管やダクトの経路が記されています。

現場では意匠・構造・設備の図面を並べて、干渉や矛盾がないかを確認します。

3種類の図面を見比べて判断することが、トラブル防止の基本です。

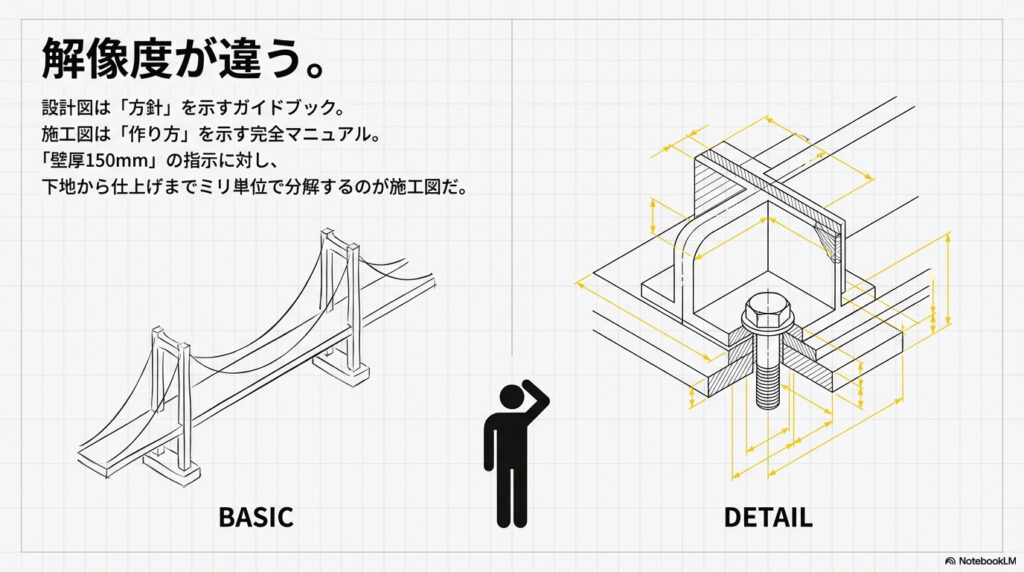

設計図と施工図の目的の違い

設計図は建物の基本的な形や仕様を示し、施工図は実際の工事に必要な詳細な指示書です。

設計図では寸法や材料が大まかに示されますが、施工図では納まりや寸法がmm単位で細かく描かれます。

例えば、設計図で「壁厚150mm」とあっても、施工図では下地や仕上げの構成まで分かります。

外注や現場では、どちらの図面を基準に作業するか明確にし、両者の違いを理解したうえで進めてください。

図面番号から読み取る図面間の関係

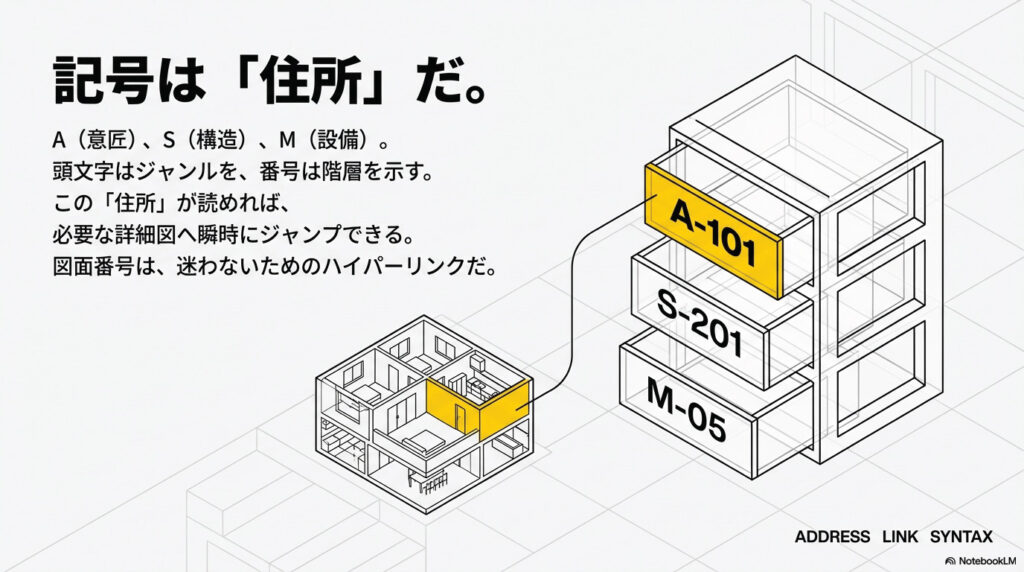

図面番号は、図面同士の関係や参照先を示す重要な情報です。

例えば「A-101」は意匠図の1枚目、「S-201」は構造図の2枚目など、頭文字や番号で分類されています。

図面内の参照記号や番号をたどることで、関連する詳細図や他の図面をすぐに見つけられます。

図面番号のルールはプロジェクトごとに異なる場合があるため、最初に凡例や図面リストで確認することが欠かせません。

番号の読み違いは現場の混乱につながるため、必ずルールを把握しておきましょう。

建築図面の読み方 迷わないための確認順

図面を読む際は、確認する順番を決めておくと迷いが減ります。

最初に図面番号と縮尺をそろえ、次に方位や通り芯、記号や略語を押さえます。

参照番号をたどることで、関連図面を効率よく見つけられます。

図面番号と縮尺を最初にそろえる理由

図面番号と縮尺は、図面を正しく読み取るための基本です。

縮尺が違うと、同じ寸法でも見た目が異なります。

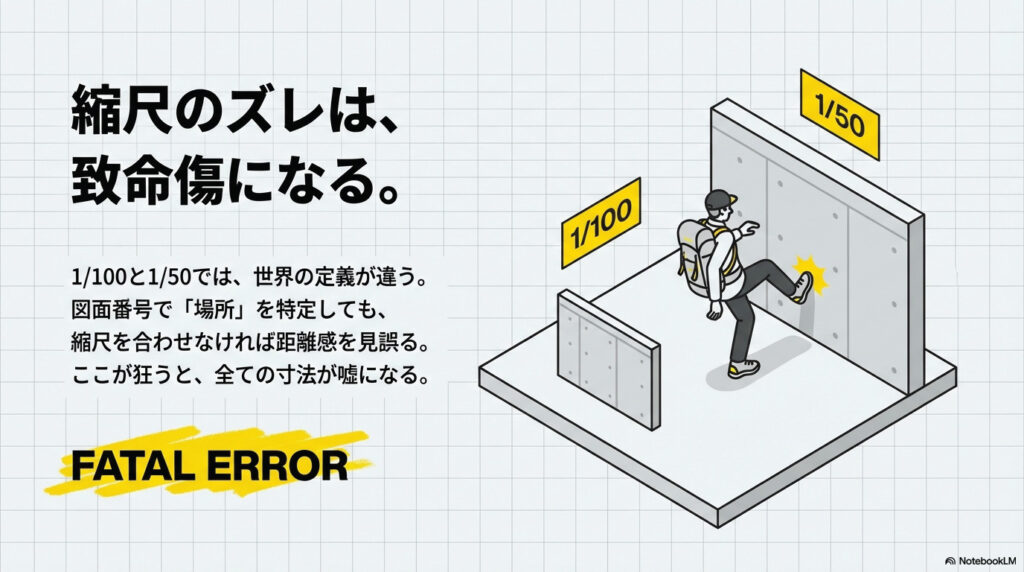

例えば、1/100と1/50の図面では、同じ壁でも長さが半分に見えます。

現場では、図面番号で同じ場所を探し、縮尺をそろえてから寸法を確認します。

縮尺が不明な場合は、図面枠や凡例で必ず確認してください。

異なる縮尺の図面を比較する場合は、実寸法を計算して照合する必要があります。

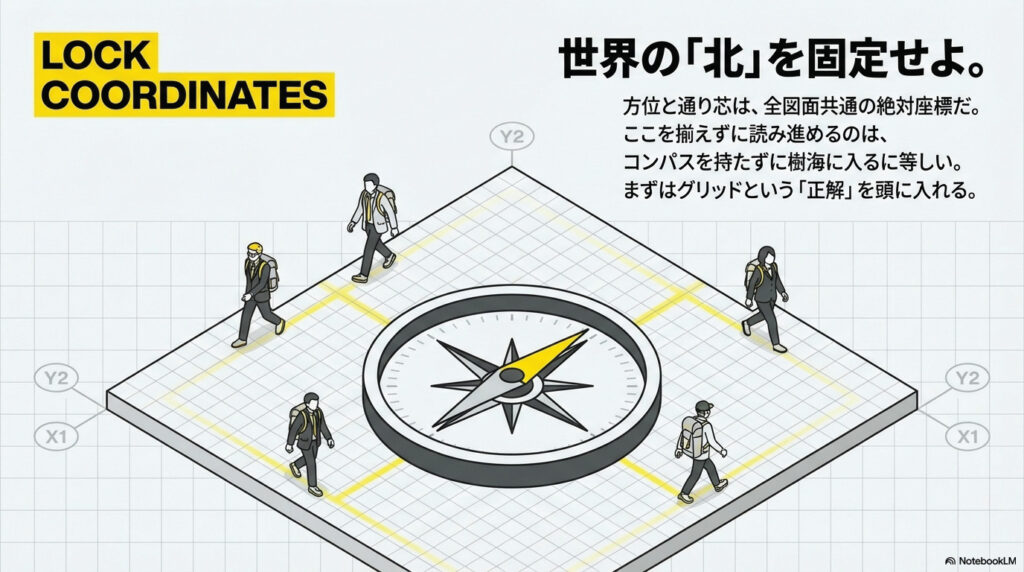

方位と通り芯をそろえてから読む意味

方位（北や南）と通り芯（建物の基準線）は、図面の位置関係を理解するために不可欠です。

方位がずれると、窓やドアの位置を誤って解釈することがあります。

通り芯は柱や壁の中心線を示すグリッドで、現場での位置決めの基準です。

図面を読む際は、まず方位記号と通り芯番号を確認し、全図面で同じ基準になっているか見比べてください。

基準がずれている場合は、図面ごとに補正して読み進める必要があります。

図面記号と略語を先に押さえる理由

図面には多くの記号や略語が使われています。

例えば「GL」は地盤面、「FL」は床面を示します。意味を知らないまま読み進めると、寸法や仕様を誤解する原因になります。

図面の凡例や記号表を最初に確認し、不明な記号は設計者や現場監督に確認してください。

略語や記号はプロジェクトごとに異なる場合があるため、毎回確認する習慣が重要です。

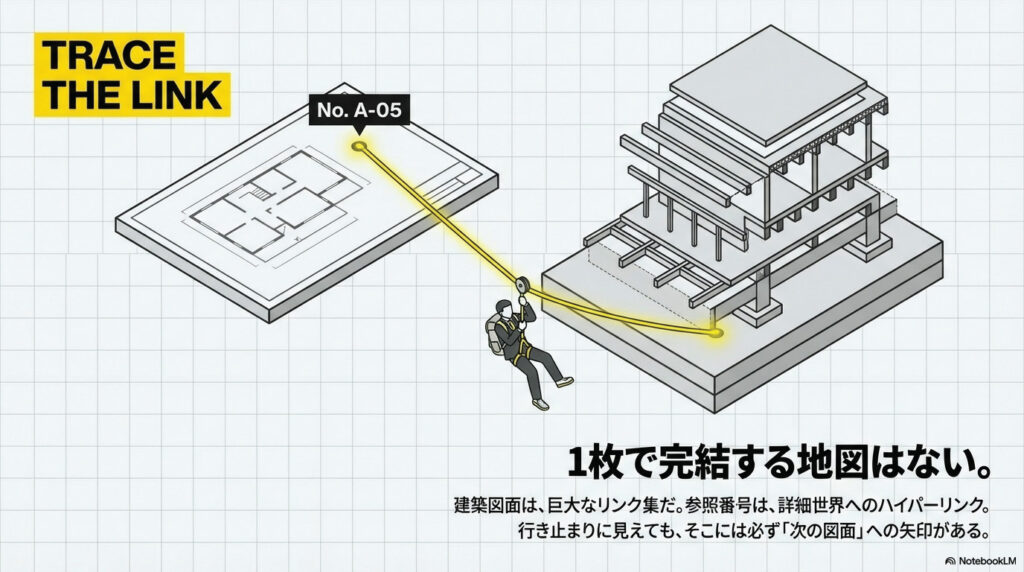

参照番号から関連図面を追う考え方

図面には、詳細図や他の図面を示す参照番号が記載されています。

例えば、平面図の一部に「D-301」とあれば、詳細図301番を参照する指示です。

現場では、参照番号をたどって必要な図面を探し、納まりや寸法を確認します。

参照番号が分かりにくい場合は、図面リストや凡例で対応関係を調べてください。

参照先が抜けている場合は、設計者に確認し、補足情報をもらうことが大切です。

平面図の読み方 全体像のつかみ方

平面図は建物を上から見た図で、部屋の配置や壁、開口部の位置が分かります。

全体像をつかむには、まず情報の範囲を知り、壁や開口、寸法を優先して読みます。

建具表や仕上表と行き来しながら確認することが、現場でのミス防止につながります。

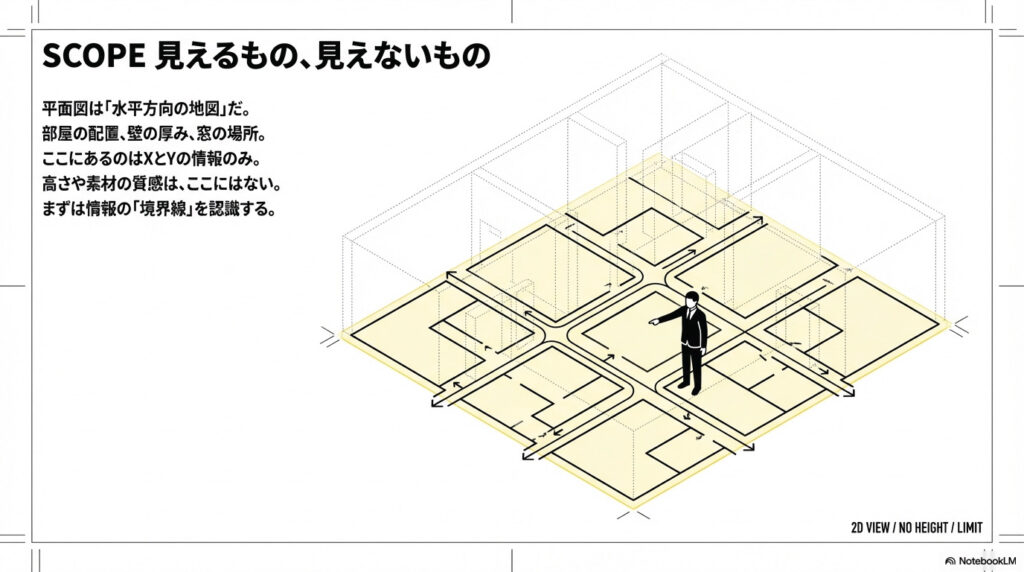

平面図で分かる情報の範囲

平面図では、部屋の配置、壁や柱の位置、窓やドアの開口部、主要な寸法が分かります。

家具や設備の配置が描かれている場合もあります。

例えば、リビングとキッチンの間仕切りや、窓の位置と大きさが一目で分かります。

現場では、平面図をもとに部屋の広さや動線を確認し、他の図面と照合します。高さや仕上げは平面図だけでは分からないため、立面図や仕上表と合わせて確認が必要です。

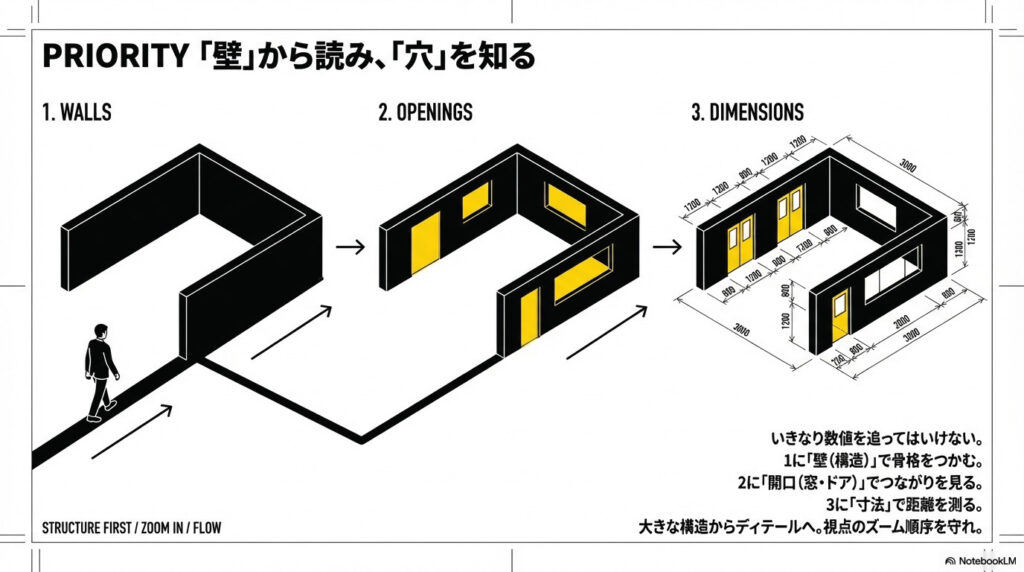

壁 開口 寸法を読む優先順位

平面図を読む際は、まず外壁と内壁の位置を確認します。

次に窓やドアなどの開口部をチェックし、最後に寸法を読み取ります。

例えば、壁の中心線から開口部までの距離や、部屋の内法寸法（壁の内側同士の距離）を確認します。

現場では、壁や開口の位置がmm単位でずれていないか、寸法線を追いながらチェックします。

寸法が複数ある場合は、通り芯や基準線からの寸法を優先して読み取ると、全体の整合が取りやすくなります。

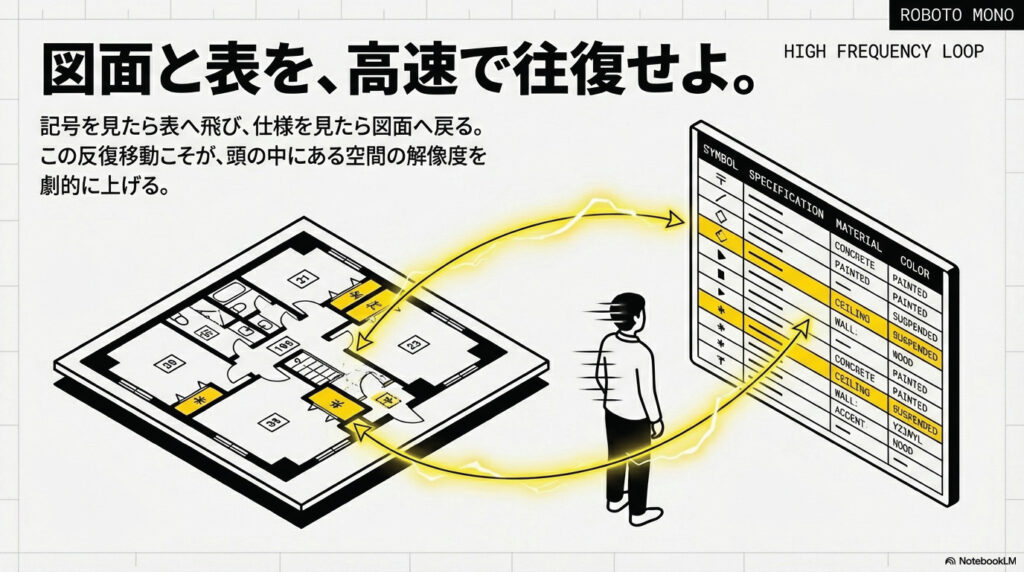

平面図と建具表 仕上表を行き来する考え方

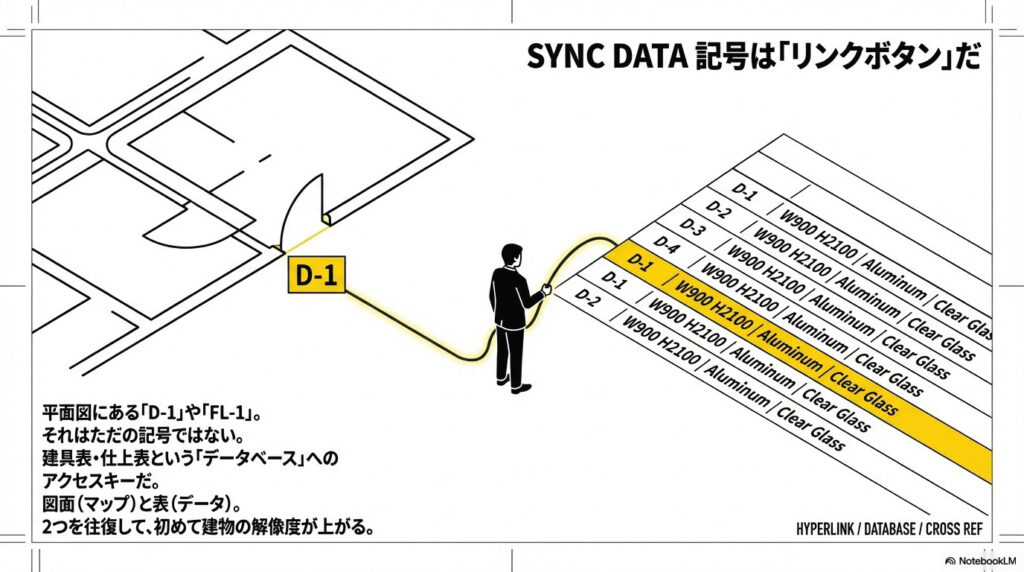

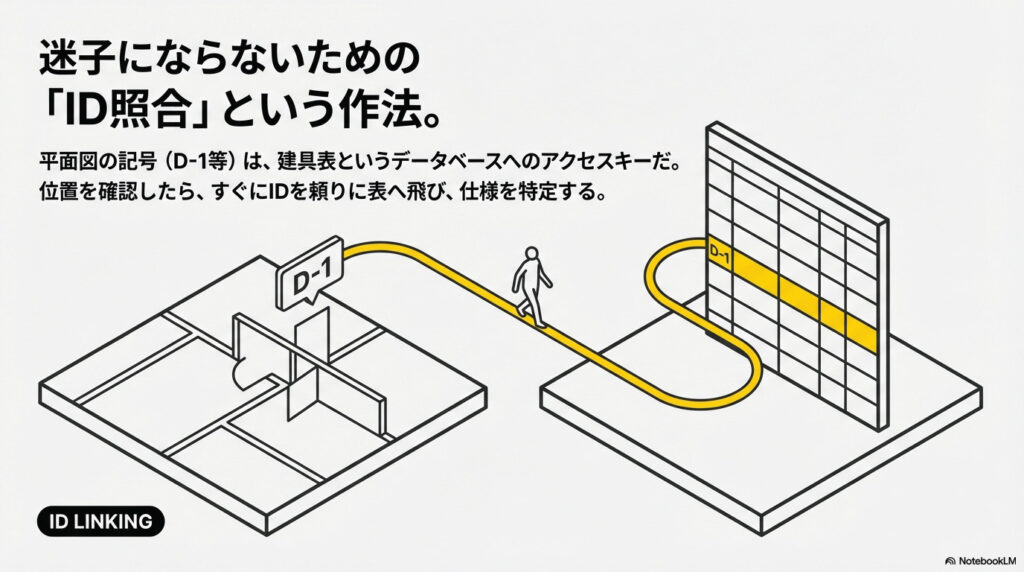

平面図には建具（ドアや窓）の記号や番号が記載されています。

建具表でその番号を探すと、寸法や仕様、仕上げが分かります。

例えば、平面図の「D-1」を建具表で探すと、幅900mm・高さ2100mm・アルミ製などの情報が得られます。

仕上表では、部屋ごとの床や壁の仕上げ材が一覧で示されています。

現場では、平面図で建具や仕上の記号を見つけ、表で詳細を確認し、両者を行き来しながら仕様を確定します。

記号や番号が不明な場合は、設計者に確認し、補足情報をもらうことが必要です。

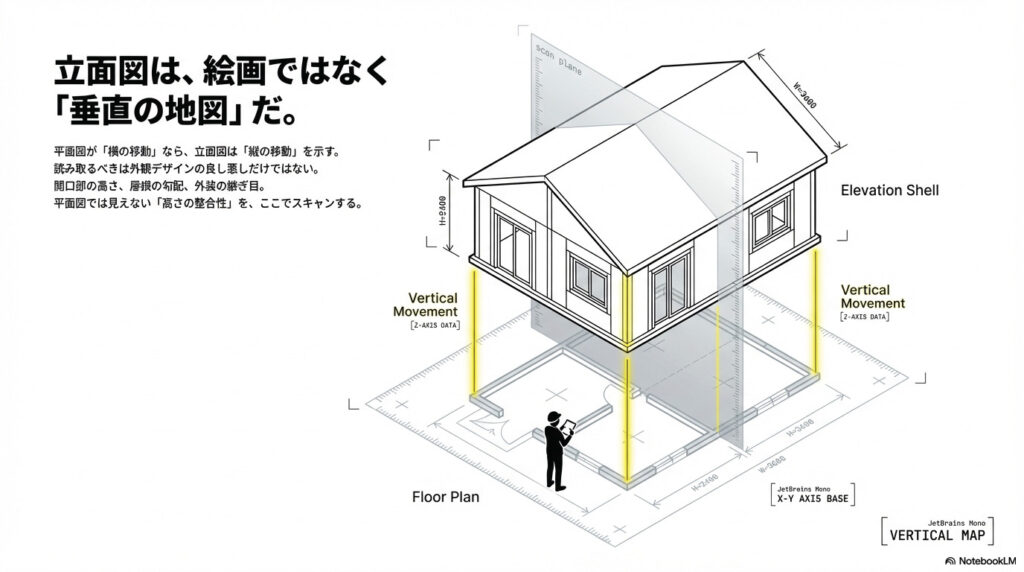

立面図の読み方 全体像のつかみ方

立面図は建物を横から見た図で、外観や高さ、開口部の位置が分かります。

全体像をつかむには、情報の範囲や基準レベル、高さ寸法、開口位置を読み取ることが重要です。

外観立面と内部立面の違いも押さえておくと、現場での判断が早くなります。

立面図で分かる情報の範囲

立面図では、建物の外観、壁や屋根の高さ、窓やドアの位置、外装材の種類が分かります。

例えば、南立面図なら南側から見た外観や窓の配置が一目で分かります。

現場では、立面図をもとに外観のバランスや高さ関係を確認します。

内部の間取りや仕上げは立面図だけでは分からないため、平面図や仕上表と合わせて確認してください。

基準レベルと高さ寸法をどう判断するか

立面図には、基準レベル（GLやFL）と高さ寸法が記載されています。

GLは地盤面、FLは床面を示します。例えば、1階FL+0mm、2階FL+3000mmなど、高さ関係が明記されています。

現場では、基準レベルから各部の高さを計算し、窓や屋根の位置を確認します。

高さ寸法が不明な場合は、断面図や矩計図で補足情報を探してください。

基準レベルが図面ごとに違う場合は、必ず凡例や注記で確認しましょう。

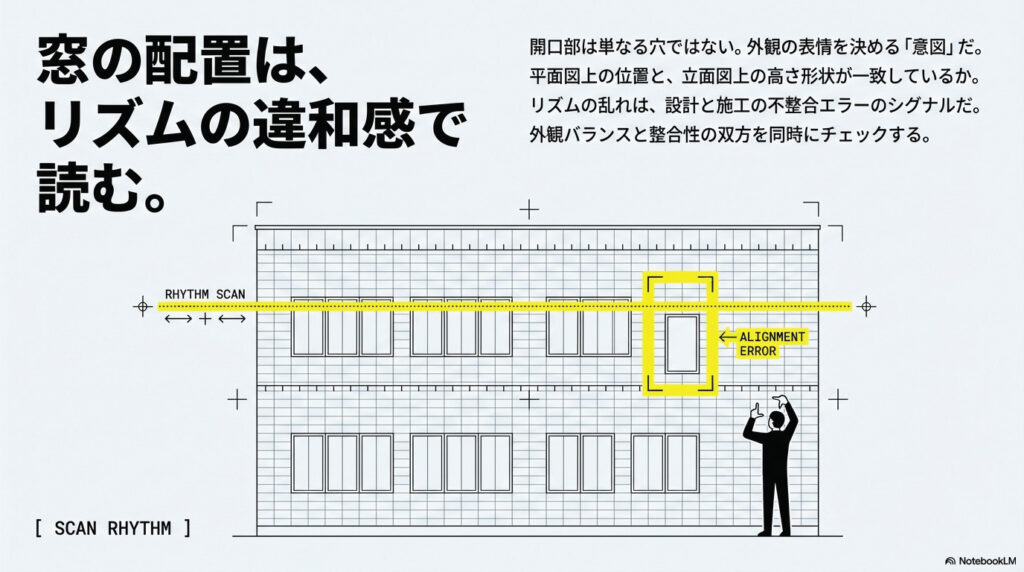

開口位置と外観の見え方の読み取り観点

立面図では、窓やドアの開口位置が外観にどう影響するかを読み取ります。

例えば、窓の高さや幅、配置バランスが外観の印象を左右します。

現場では、立面図と平面図を照合し、開口部の位置や大きさが一致しているかを確認します。

開口部の高さや形状が図面ごとに異なる場合は、設計者に確認して整合性を取ってください。

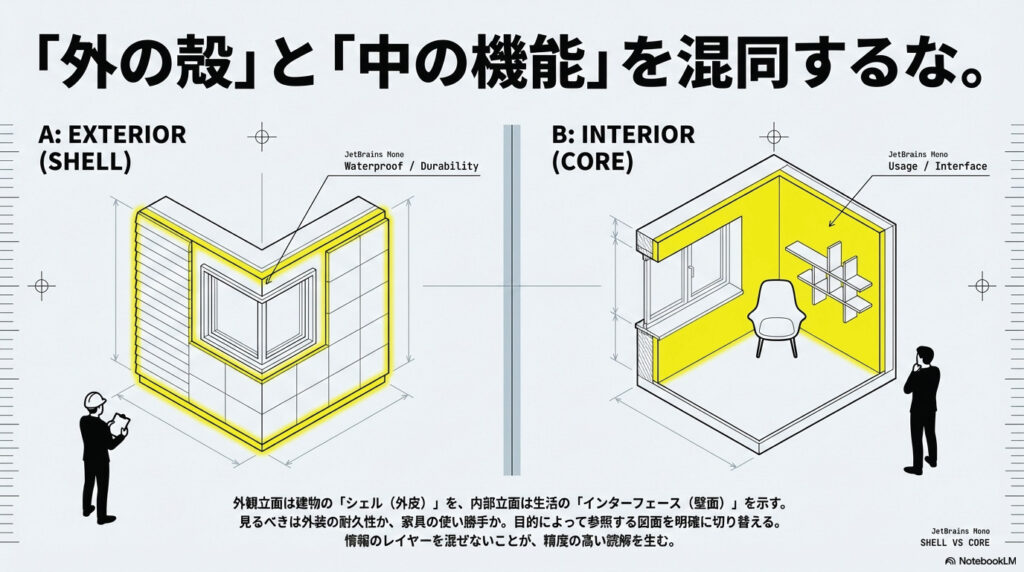

外観立面と内部立面の使い分け

外観立面は建物の外側、内部立面は室内の壁面を示します。

外観立面では外装材や窓の配置、内部立面では壁の仕上げや棚の位置が分かります。

例えば、リビングの内部立面図では、テレビボードや収納の位置が詳細に描かれます。

現場では、用途に応じて外観立面と内部立面を使い分け、必要な情報を正確に読み取ってください。

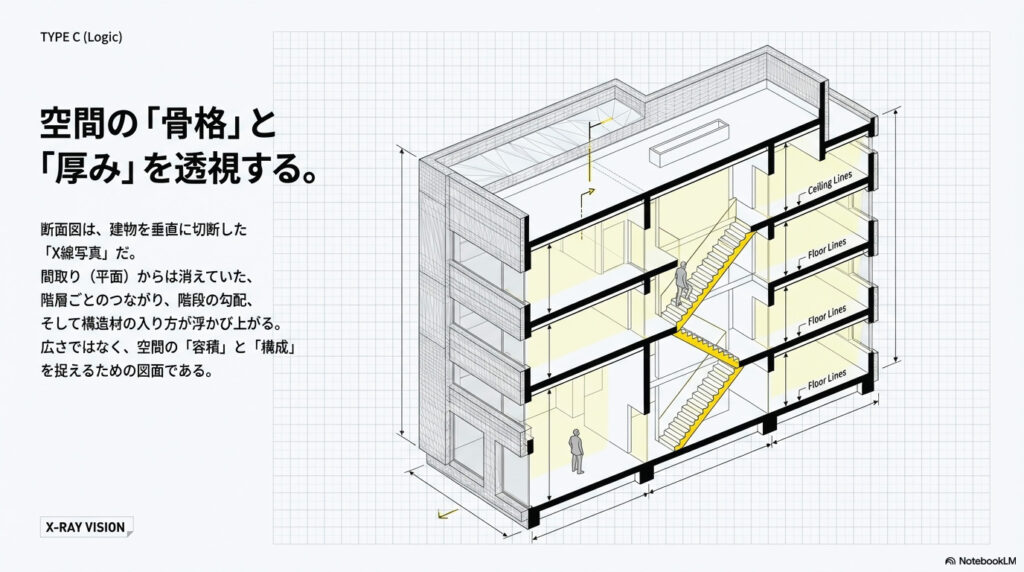

断面図の読み方 全体像のつかみ方

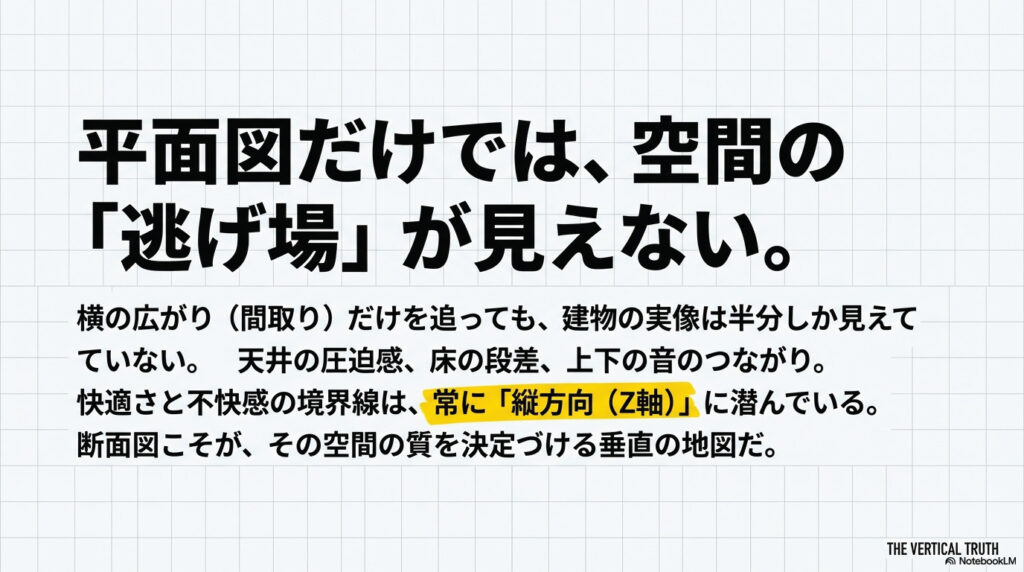

断面図は建物を垂直に切った図で、床や天井、構造の関係が分かります。

全体像をつかむには、情報の範囲や断面位置、床・天井の関係、矩計図との役割分担を理解することが重要です。

断面図で分かる情報の範囲

断面図では、床や天井の高さ、階段や吹抜けの位置、構造部材の配置が分かります。

例えば、1階から2階への階段の勾配や、天井高が一目で分かります。

現場では、断面図をもとに高さ関係や構造の納まりを確認します。

部屋の配置や仕上げは断面図だけでは分からないため、平面図や仕上表と合わせて確認してください。

断面記号から断面位置を特定する考え方

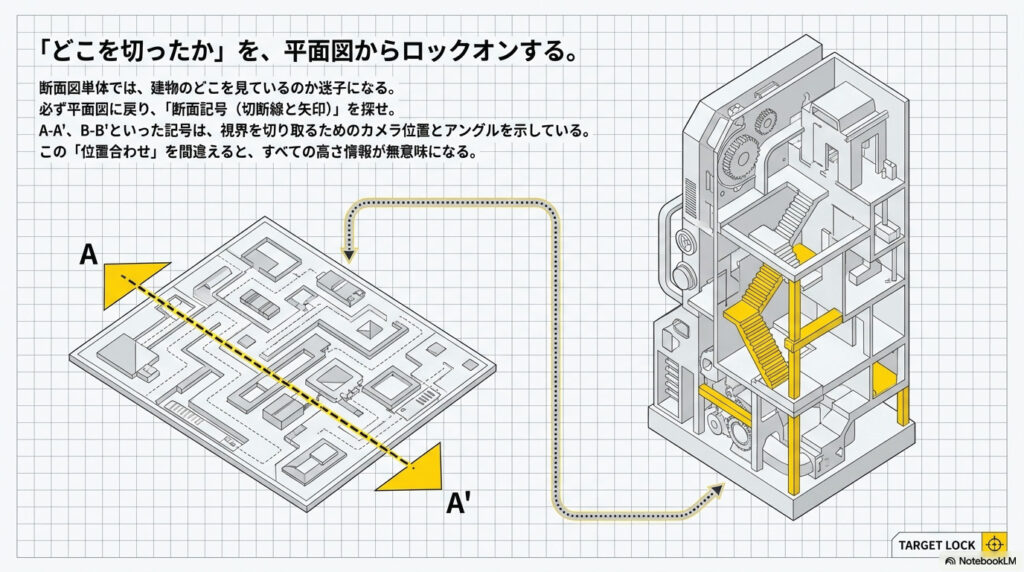

平面図には断面記号が記載されており、どこを切った断面図かが分かります。

例えば「A-A’」とあれば、平面図上のA-A’線で切った断面図を参照します。

現場では、断面記号をたどって断面図を探し、該当部分の納まりや寸法を確認します。

断面位置が不明な場合は、設計者に確認して正確な位置を特定してください。

床 天井 天井高の関係を読む観点

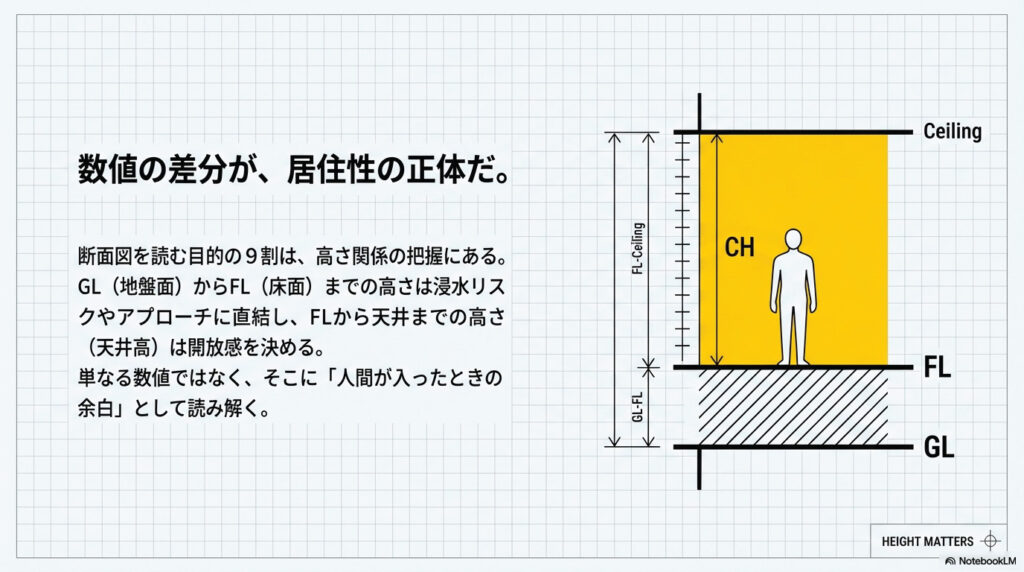

断面図では、床面・天井面・天井高の関係が明確に描かれています。

例えば、1階FLから天井までの高さが2400mm、2階FLまでが3000mmなど、寸法が記載されています。

現場では、天井高や床の段差を確認し、仕上げや設備の納まりを検討します。

天井高が図面ごとに違う場合は、必ず凡例や注記で確認してください。

断面図と矩計図の役割分担

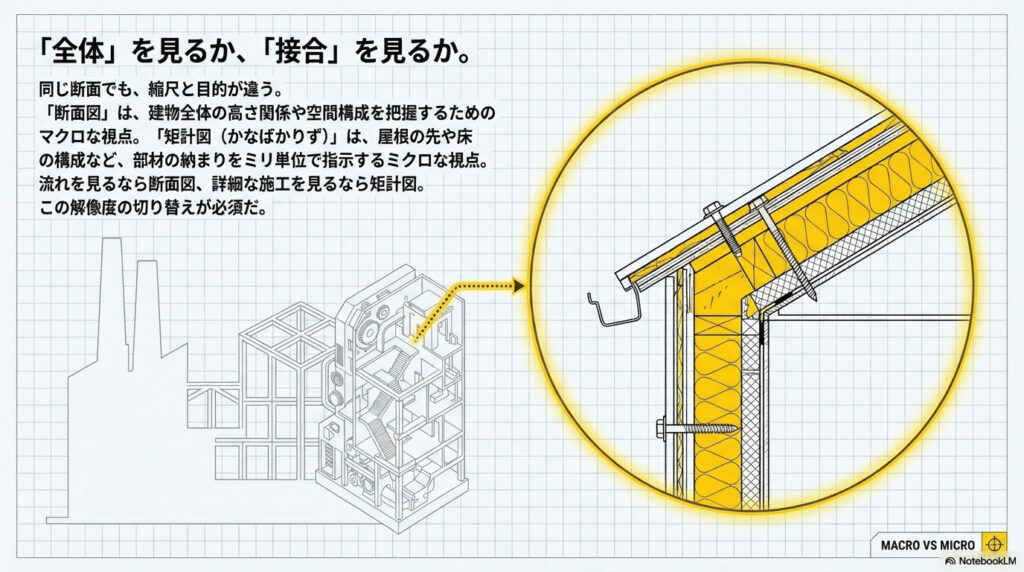

断面図は建物全体の高さ関係を示し、矩計図は特定部分の詳細な納まりを示します。

例えば、断面図で階高や天井高を確認し、矩計図で壁や床の構成をmm単位で確認します。

現場では、断面図と矩計図を並べて、全体と部分の納まりを照合します。

矩計図がない場合は、設計者に詳細な納まりを確認してください。

詳細図の読み方 全体像のつかみ方

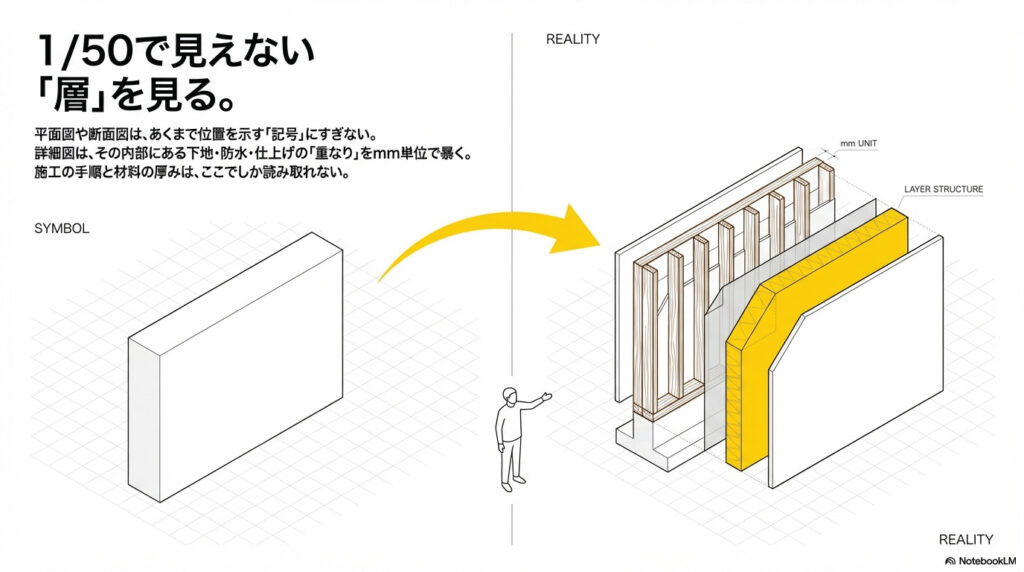

詳細図は建物の一部を拡大して描いた図で、納まりや仕上げの細部が分かります。

全体像をつかむには、情報の範囲や拡大範囲、参照番号、納まりの観点を理解することが重要です。

詳細図で分かる情報の範囲

詳細図では、壁や床、窓枠などの納まりや、仕上げ材の重なり方、取付方法がmm単位で分かります。

例えば、窓枠の取付けや防水処理の方法が詳細に描かれています。

現場では、詳細図をもとに施工方法や材料の使い方を確認します。

全体の配置は詳細図だけでは分からないため、平面図や断面図と合わせて確認してください。

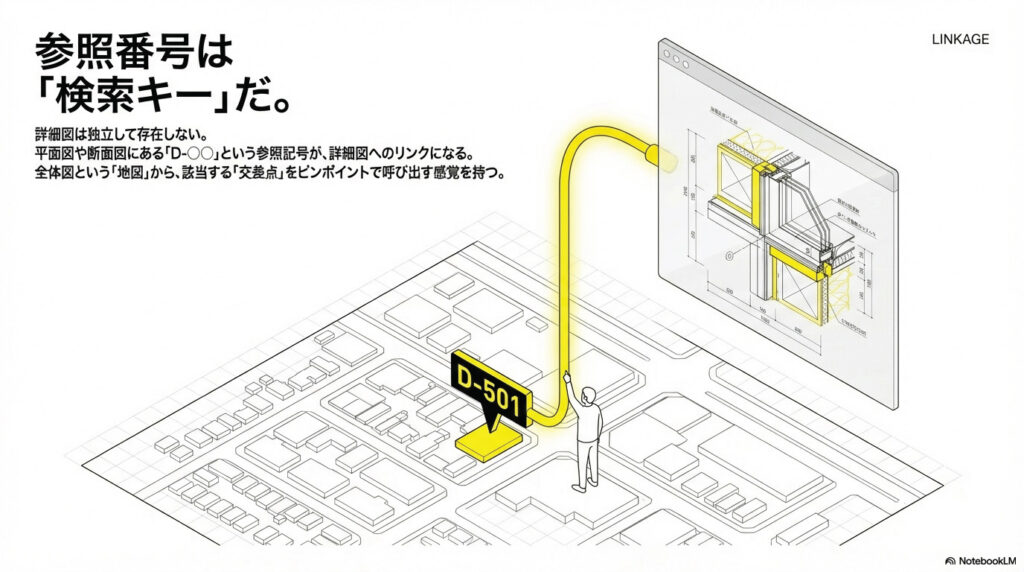

拡大範囲と参照番号から読み解く考え方

詳細図は、平面図や断面図の一部を拡大して描かれています。

参照番号をたどることで、どの部分の詳細図かが分かります。

例えば、平面図の「D-501」とあれば、詳細図501番を参照します。

現場では、参照番号をもとに詳細図を探し、該当部分の納まりや寸法を確認します。

拡大範囲が不明な場合は、設計者に確認して正確な位置を特定してください。

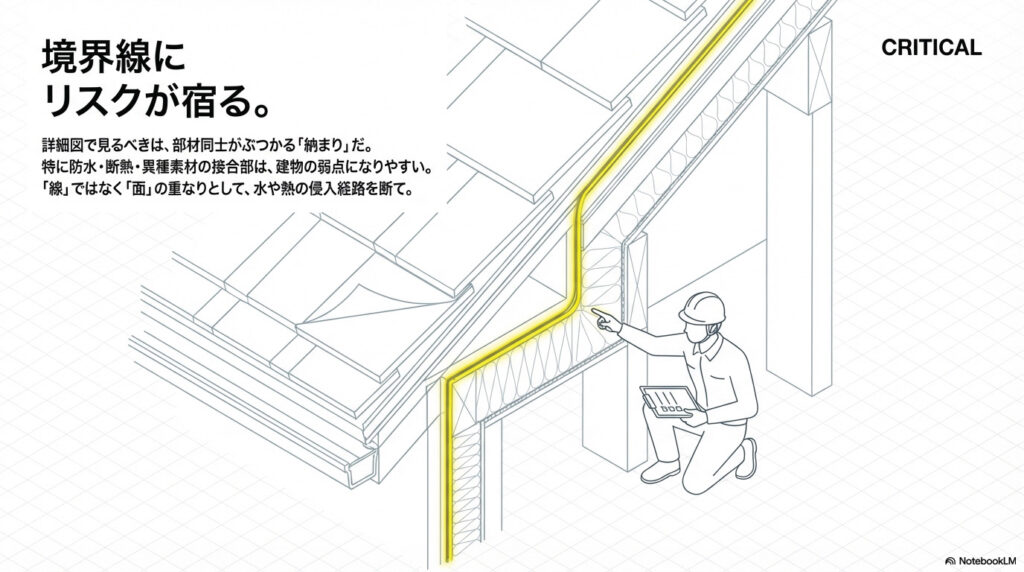

詳細図で納まりを見るときの観点

詳細図では、部材同士の重なりや取付方法、防水や断熱の処理方法を確認します。

例えば、サッシと壁の取合い部分で、防水テープの貼り方やシーリングの位置がmm単位で描かれています。

現場では、詳細図をもとに施工手順や材料の選定を行います。

納まりが図面ごとに違う場合は、設計者に確認して整合性を取ってください。

詳細図が無い場合に確認すべき順番

詳細図が無い場合は、まず断面図や矩計図で納まりを確認します。

次に、メーカーの標準納まり図やカタログを参照し、必要に応じて設計者に詳細を確認します。

納まりが不明なまま施工を進めると手戻りが発生するため、必ず事前に確認してください。

建具表の読み方 全体像のつかみ方

建具表はドアや窓などの建具の種類や寸法、仕様を一覧で示した表です。

全体像をつかむには、情報の範囲や建具番号、寸法や開口条件、変更の追い方を理解することが重要です。

建具表で分かる情報の範囲

建具表では、建具の番号、種類、寸法、材質、仕上げ、金物の種類などが分かります。

例えば、「D-1：片開きドア、W900×H2100、木製、シリンダー錠」などの情報が一覧で記載されています。

現場では、建具表をもとに建具の発注や取付けを行います。

配置場所は建具表だけでは分からないため、平面図と合わせて確認してください。

建具番号と平面図を照合する考え方

建具表の番号は、平面図の建具記号と対応しています。

例えば、平面図の「D-2」を建具表で探すと、寸法や仕様が分かります。

現場では、平面図で建具の位置を確認し、建具表で詳細を照合します。

番号が一致しない場合は、設計者に確認して整合性を取ってください。

建具寸法と開口条件の拾い方の入口

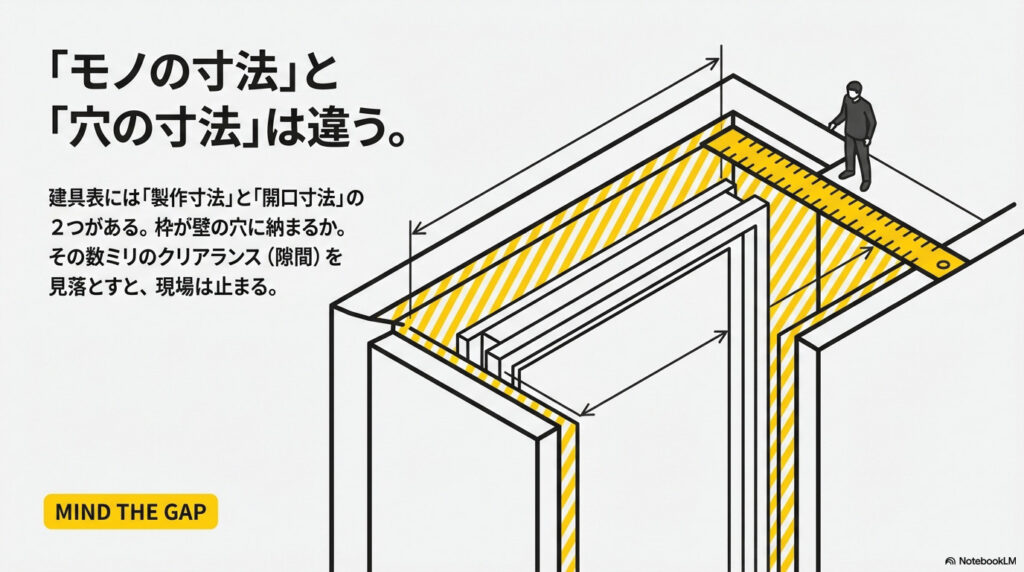

建具表には、建具自体の寸法と、開口部の寸法が記載されています。

例えば、建具寸法W900×H2100、開口寸法W910×H2110など、取付けに必要なクリアランスが分かります。

現場では、開口部の寸法が建具に合っているか、mm単位で確認します。

寸法が不明な場合は、設計者やメーカーに確認してください。

建具変更を追うときの基本観点

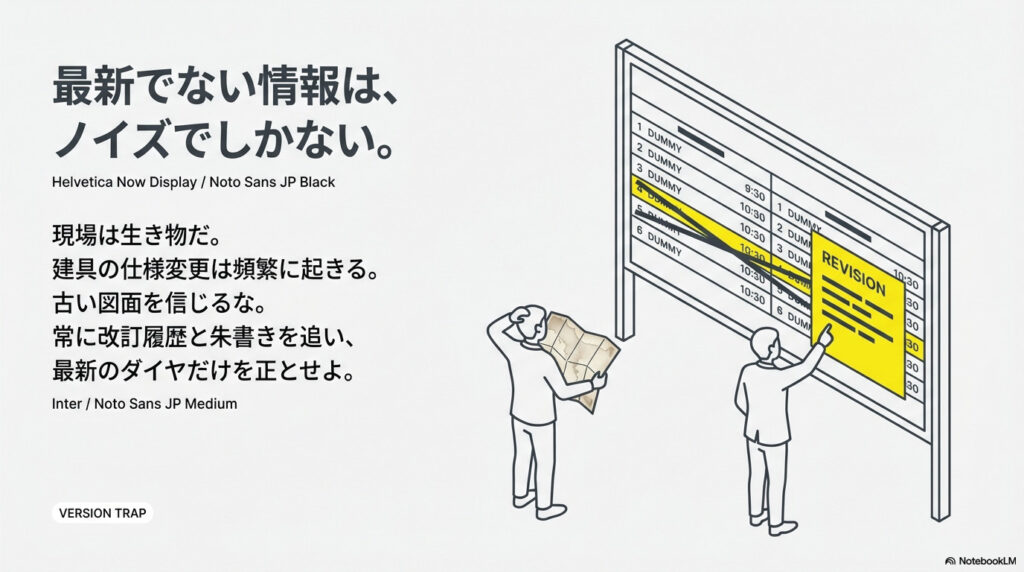

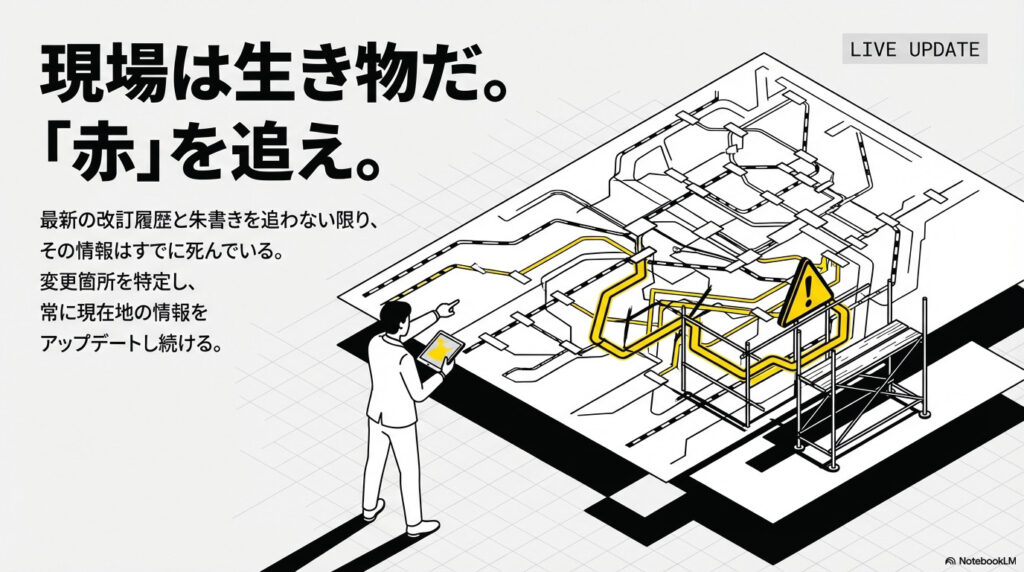

建具の仕様や寸法が変更された場合は、建具表の改訂履歴や朱書き（赤字修正）を確認します。

現場では、最新の建具表と図面を照合し、変更点を正確に把握します。

変更が反映されていない場合は、設計者に確認して最新情報を入手してください。

仕上表の読み方 全体像のつかみ方

仕上表は部屋ごとの床・壁・天井の仕上げ材や色を一覧で示した表です。

全体像をつかむには、情報の範囲や部屋番号、仕上記号、変更の追い方を理解することが重要です。

仕上表で分かる情報の範囲

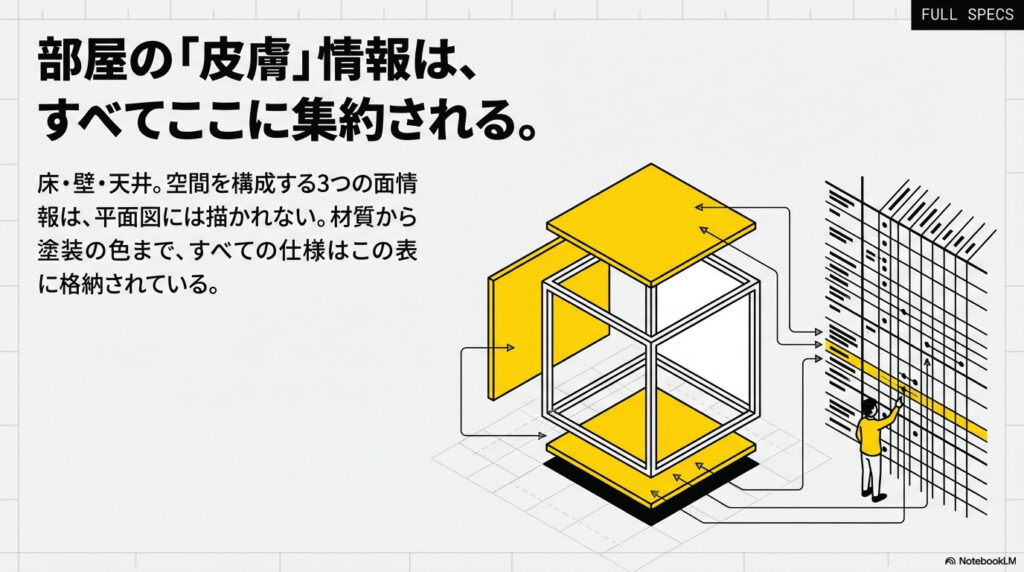

仕上表では、部屋番号ごとに床・壁・天井の仕上げ材、色、品番などが分かります。

例えば、「101：床＝フローリング、壁＝クロス、天井＝ビニールクロス」などが記載されています。

現場では、仕上表をもとに材料の発注や施工を行います。

配置場所は仕上表だけでは分からないため、平面図と合わせて確認してください。

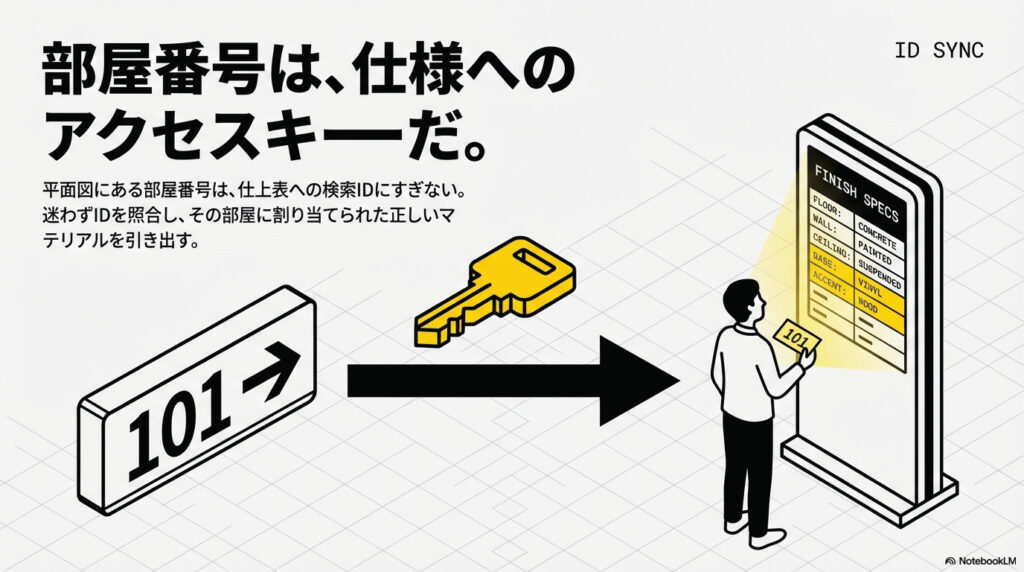

部屋番号と仕上を対応させる考え方

仕上表の部屋番号は、平面図の部屋記号と対応しています。

例えば、平面図の「102」を仕上表で探すと、その部屋の仕上げが分かります。

現場では、平面図で部屋の位置を確認し、仕上表で詳細を照合します。

番号が一致しない場合は、設計者に確認して整合性を取ってください。

仕上記号と平面図を往復する観点

仕上表には、仕上記号が記載されており、平面図の記号と対応しています。

例えば、平面図の「FL-1」を仕上表で探すと、フローリングの種類や色が分かります。

現場では、平面図と仕上表を往復しながら、仕上げ材や色を確認します。

記号が不明な場合は、設計者に確認して補足情報をもらってください。

仕上変更を追うときの基本観点

仕上げの仕様や色が変更された場合は、仕上表の改訂履歴や朱書きを確認します。

現場では、最新の仕上表と図面を照合し、変更点を正確に把握します。

変更が反映されていない場合は、設計者に確認して最新情報を入手してください。

図面記号 略語 通り芯の基礎整理

図面には多くの記号や略語、通り芯（グリッド）が使われています。

用途別に整理し、迷いやすい略語や通り芯、レベル記号の基準を押さえることが、現場での混乱防止につながります。

図面記号を用途別に整理する考え方

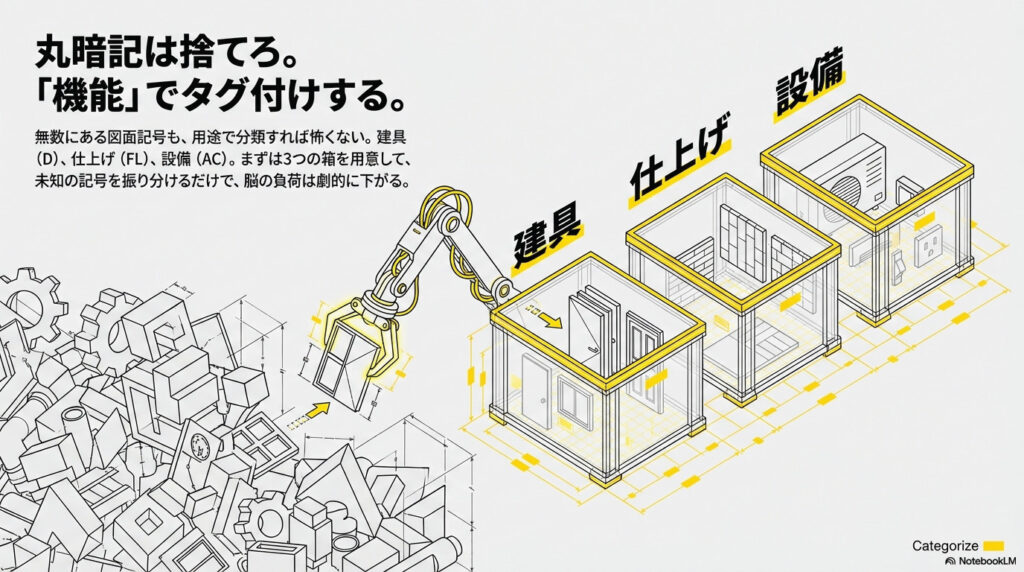

図面記号は、建具・仕上げ・設備・構造など用途ごとに分類されています。

例えば、建具記号「D-1」、仕上記号「FL-1」、設備記号「AC-1」などです。

現場では、記号ごとに凡例や記号表を作成し、用途別に整理して確認します。

記号が不明な場合は、設計者に確認して補足情報をもらってください。

図面の略語で迷いやすいポイント

図面には「GL（地盤面）」「FL（床面）」「RC（鉄筋コンクリート）」など多くの略語が使われます。

略語の意味を誤解すると、施工ミスや発注ミスにつながります。

現場では、略語リストを作成し、分からない略語は設計者やメーカーに確認してください。

プロジェクトごとに略語の使い方が違う場合があるため、毎回確認する習慣が重要です。

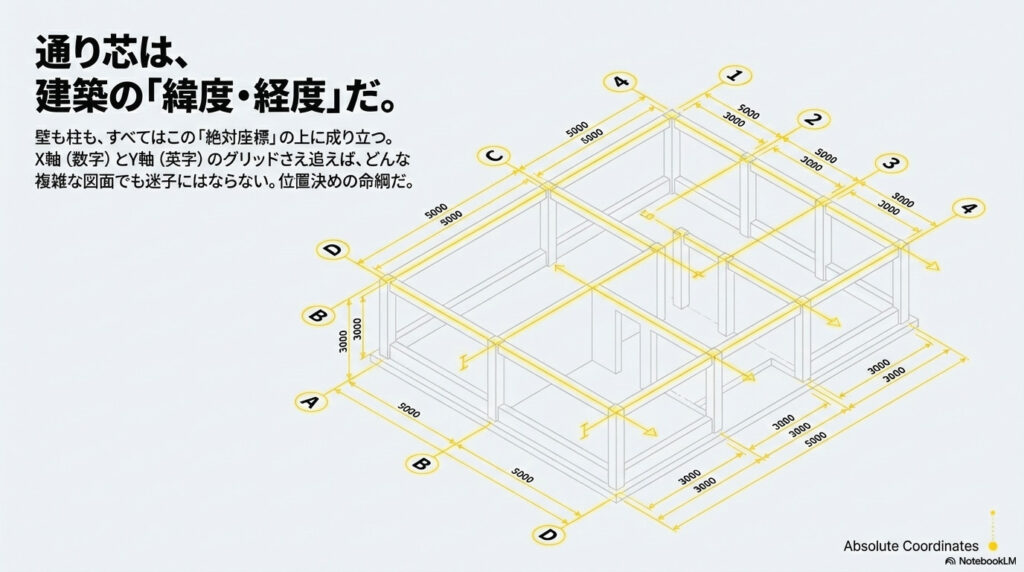

通り芯とグリッドの基本的な考え方

通り芯は、建物の柱や壁の中心線を示す基準線で、グリッドとも呼ばれます。

例えば、A～E、1～5のように、縦横に番号やアルファベットが振られています。

現場では、通り芯をもとに位置決めや寸法確認を行います。

通り芯がずれている場合は、図面ごとに補正して読み進めてください。

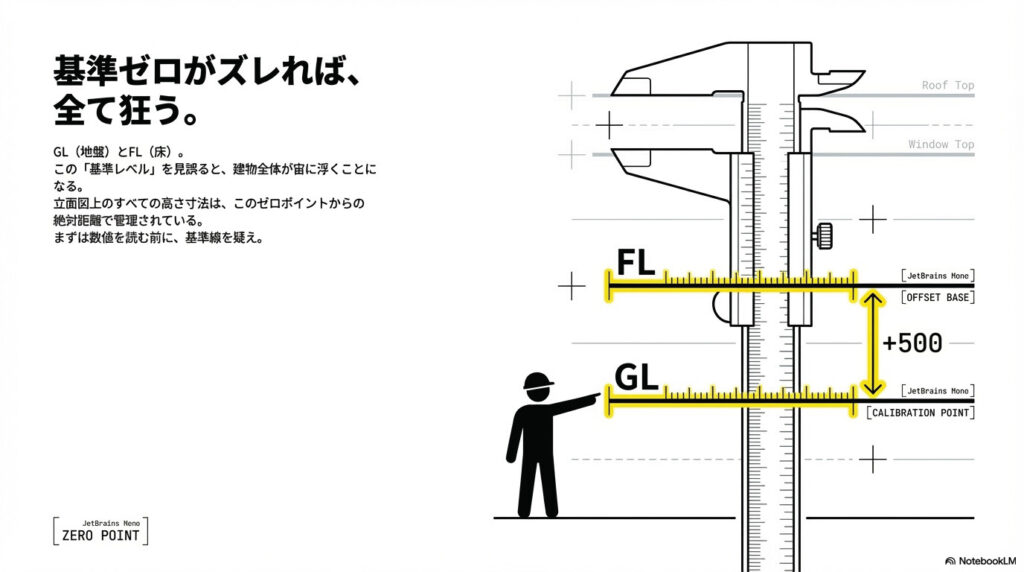

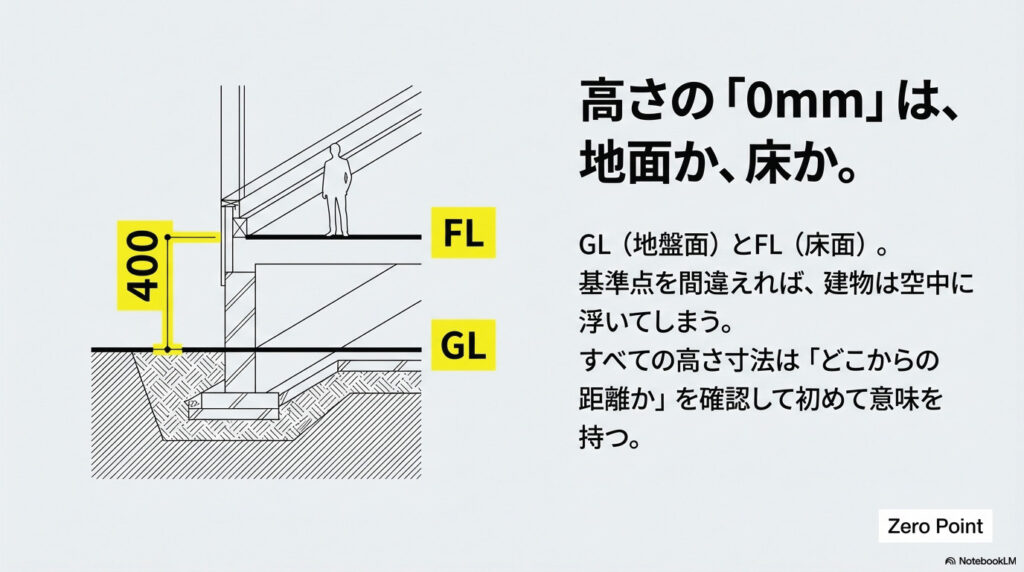

レベル記号 GL FLの基準の置き方

GLは地盤面、FLは床面を示すレベル記号です。

例えば、「1階FL±0mm」「GL-400mm」など、高さの基準が明記されています。

現場では、GLやFLをもとに高さ寸法を確認し、基準が図面ごとに違う場合は、凡例や注記で確認してください。

基準が不明な場合は、設計者に確認して正確な基準を特定しましょう。

図面の整合チェック 基本の考え方

図面同士の整合性をチェックすることで、施工ミスや手戻りを防げます。

平面図と立面図、断面図や詳細図、建具表や仕上表の照合、寸法の基準を押さえておくことが重要です。

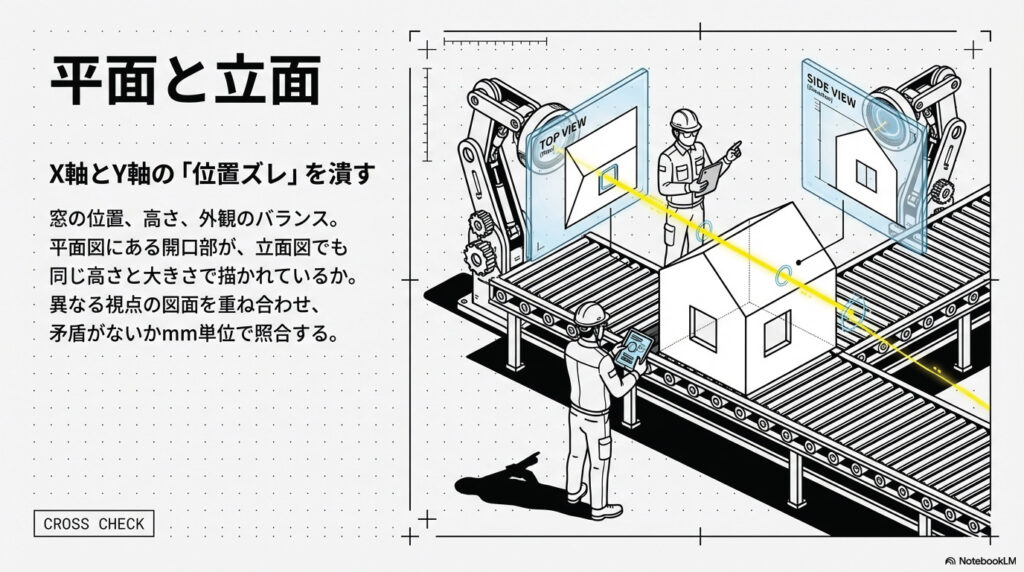

平面図と立面図を照合するときの観点

平面図と立面図を照合する際は、窓やドアの位置、高さ、外観のバランスを確認します。

例えば、平面図で窓がある位置に、立面図でも同じ高さ・大きさの窓が描かれているかをチェックします。

現場では、両図面を並べて、寸法や位置が一致しているかmm単位で確認します。

食い違いがある場合は、設計者に確認して整合性を取ってください。

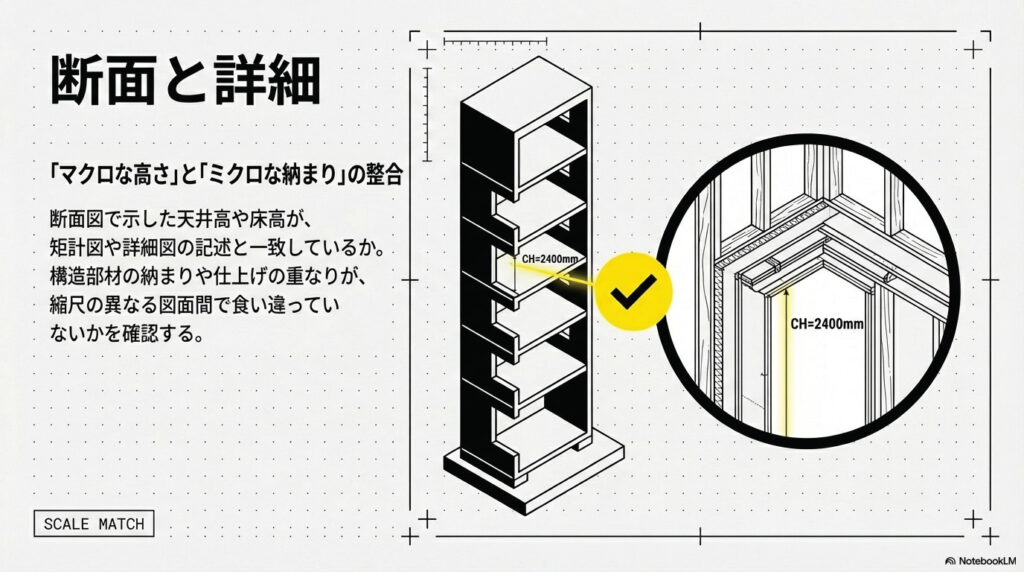

断面図 詳細図 矩計図を照合するときの観点

断面図や詳細図、矩計図を照合する際は、床や天井の高さ、構造部材の納まり、仕上げの重なりを確認します。

例えば、断面図で示された天井高が、矩計図や詳細図でも一致しているかをチェックします。

現場では、各図面の寸法や仕様を照合し、違いがあれば設計者に確認してください。

建具表 仕上表と図面を照合するときの観点

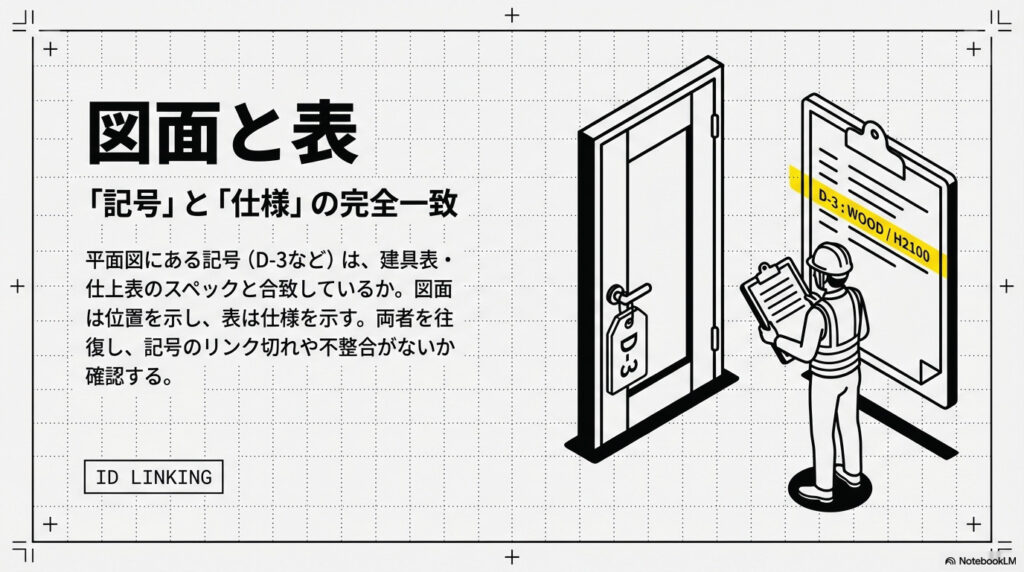

建具表や仕上表と図面を照合する際は、記号や番号、寸法、仕様が一致しているかを確認します。

例えば、平面図の「D-3」が建具表の「D-3」と同じ寸法・仕様かをチェックします。

現場では、表と図面を往復しながら、食い違いがないかmm単位で確認してください。

寸法が複数あるときの基準の考え方

図面に寸法が複数記載されている場合は、通り芯や基準線からの寸法を優先します。

例えば、壁の位置が「通り芯から3000mm」と「壁芯から2950mm」のように複数ある場合、どちらを基準にするか設計者に確認してください。

基準が不明な場合は、凡例や注記で確認し、現場で統一した基準を決めて進めましょう。

よくある質問（FAQ）

建築図面を読む際によくある疑問について、具体的な観点や確認手順をまとめます。

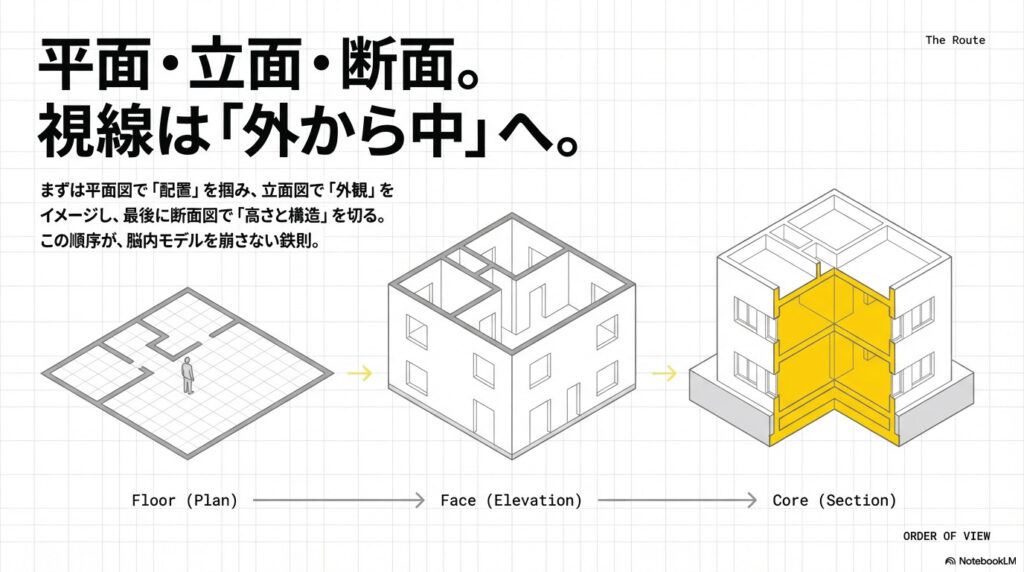

Q1.平面図 立面図 断面図はどの順で見るか

図面を読む順番は、まず平面図で全体の配置を確認し、次に立面図で高さや外観、最後に断面図で高さ関係や構造を確認する流れが一般的です。

現場では、平面図→立面図→断面図の順で情報を整理し、必要に応じて詳細図や表を参照します。

順番はプロジェクトや目的によって変わる場合があるため、要検証です。

確認観点は、作業内容や図面の種類、情報の優先順位です。

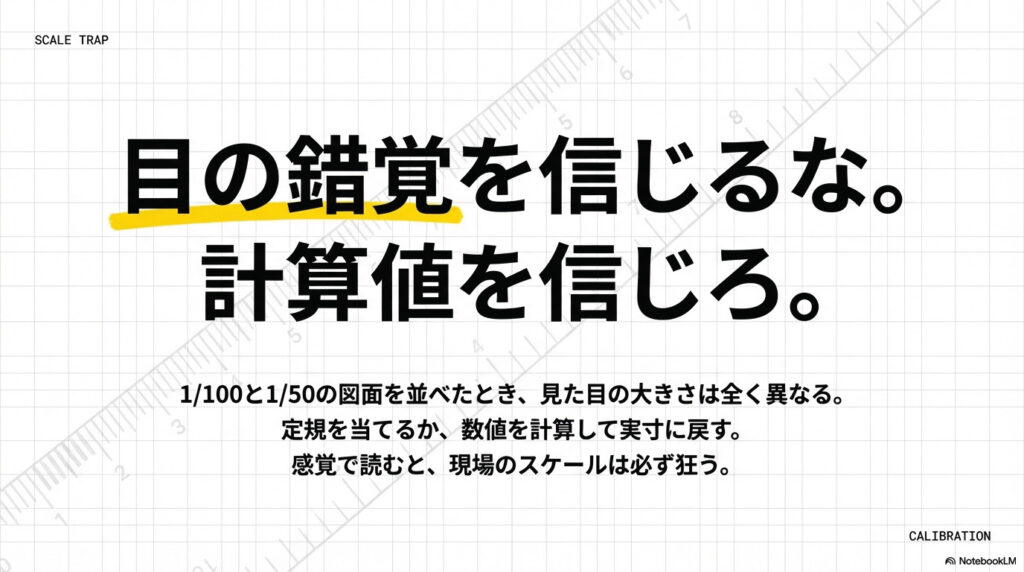

Q2.縮尺が違う図面をどう合わせて読むか

縮尺が違う図面を比較する場合は、実寸法を計算して照合します。

例えば、1/100の図面で3000mm、1/50の図面で同じ部分が6000mmに見える場合、縮尺をそろえて実寸で確認します。

現場では、縮尺ごとにスケールを使い分け、寸法線や注記を優先して読み取ります。

縮尺の違いによる誤解を防ぐため、必ず図面枠や凡例で縮尺を確認してください。

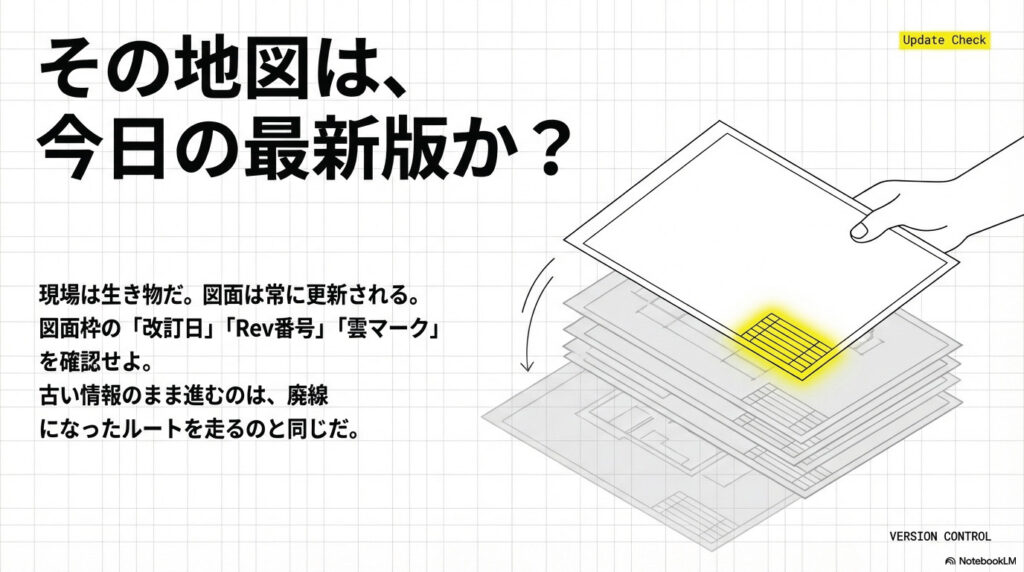

Q3.改訂や版管理をどう見分けるか

図面の改訂や版管理は、図面枠や表紙の改訂欄、朱書きで確認します。

例えば、「Rev.2」「2024-05-01改訂」などの記載があります。

現場では、最新の図面番号や改訂履歴を確認し、古い図面を使わないように管理します。

改訂履歴が不明な場合は、設計者や発注者に最新図面を確認してください。

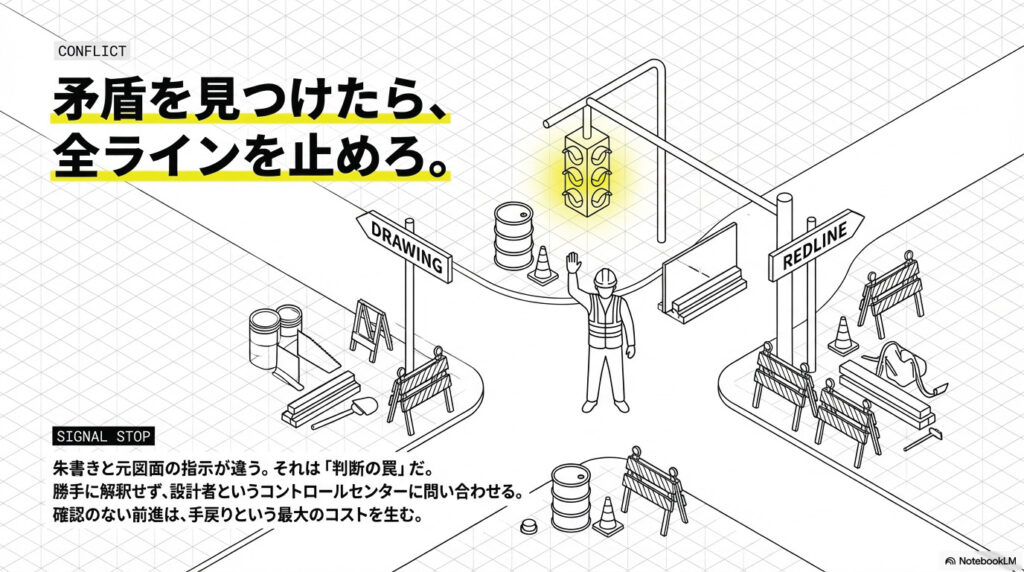

Q4.朱書きと図面が食い違うときの確認の進め方

朱書き（赤字修正）と図面内容が食い違う場合は、まず朱書きの内容と図面の改訂履歴を照合します

。現場では、設計者や発注者に確認し、どちらが最新かを明確にします。

食い違いが解消しない場合は、関係者全員で協議し、統一した指示をもらってから作業を進めてください。

Q5.未経験が最初にそろえるべき確認項目

未経験者が最初に確認すべき項目は、図面番号、縮尺、方位、通り芯、記号・略語の意味、参照番号です。

現場では、これらをそろえてから図面を読み始めることで、迷いや誤解を防げます。

確認項目が不明な場合は、設計者や現場監督にリストをもらい、チェックリストを作成して進めてください。
